つなぐだけで走行中テレビが見れる！トヨタ ランクル250 TVキャンセラー取り付け方法

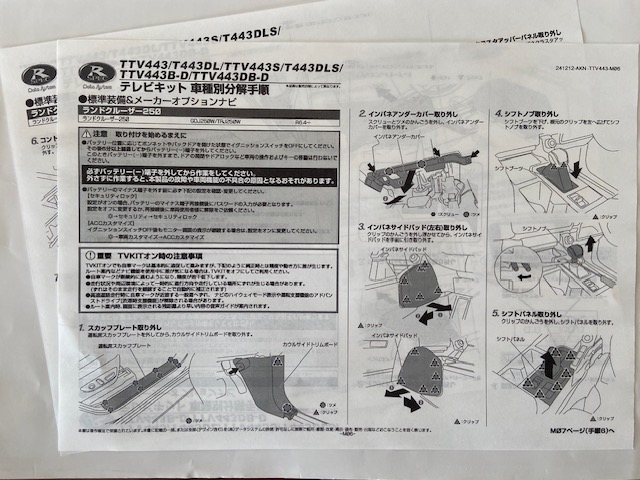

バッテリー位置に応じてボンネットやバックドアを開けた状態でイグニッションスイッチをOFFにする。その後「６分以上経過」してからバッテリー（ー）端子を外します。

バッテリー（ー）端子を外すまで、ドアの開閉やドアロックなど車両の操作およびキーの移動を行わないでください。

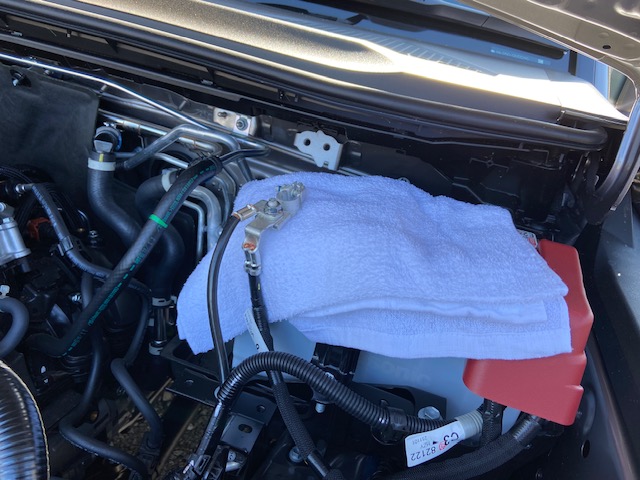

10㍉のソケットレンチで外し、（ー）端子がショーとしないようにタオルを挟みます。

その他、セキュリティロック、ACCカスタマイズの場合は別途設定を確認をしてください。

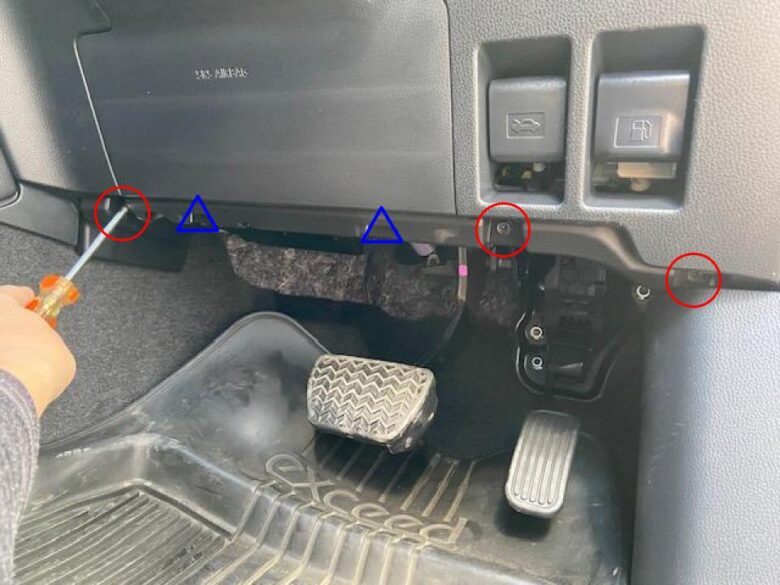

赤◯３本＋ネジを外し青△２箇所のツメのかんごう押し外し、インパネアンダーカバーを外す。

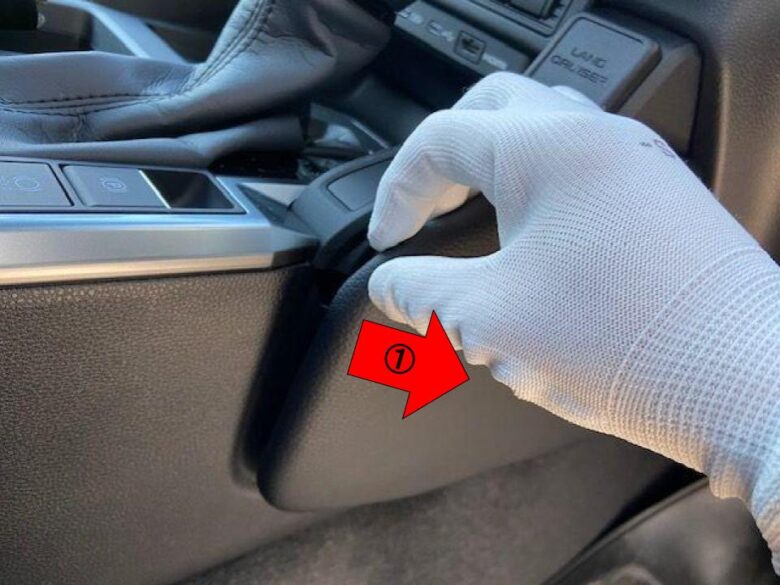

①で手前側のクリップかんごうを先に外し、②で手前に引き取りクリップかんごうを外します。

シフトブーツを下げ青△２箇所クリップを外す。

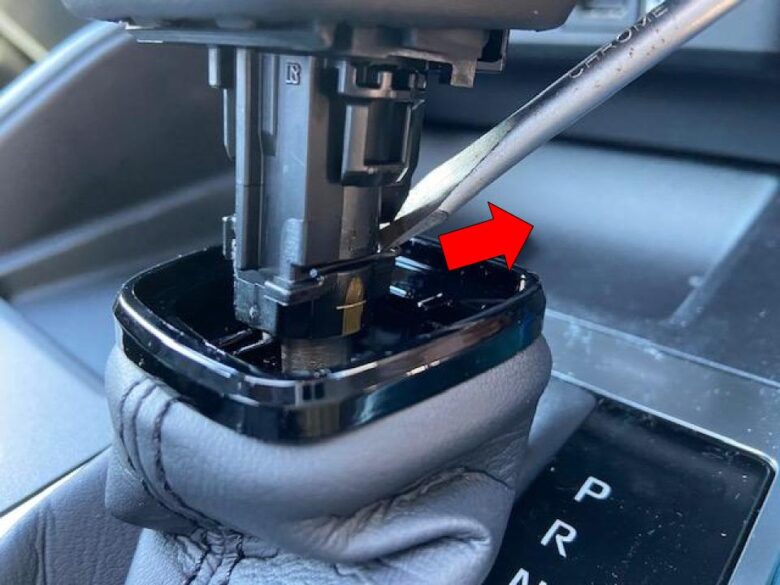

マイナスドラーバーをクリップの間に入れねじって、矢印の方に抜いて外す。

クリップを落とさないように注意する。

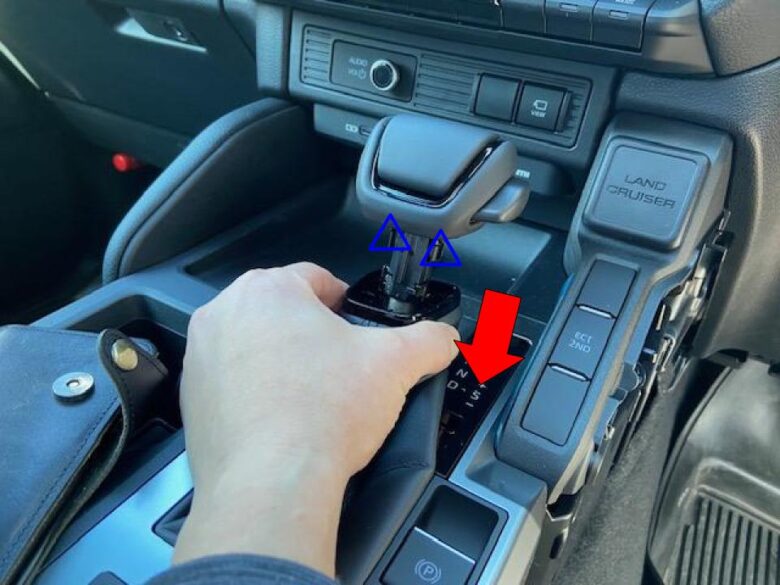

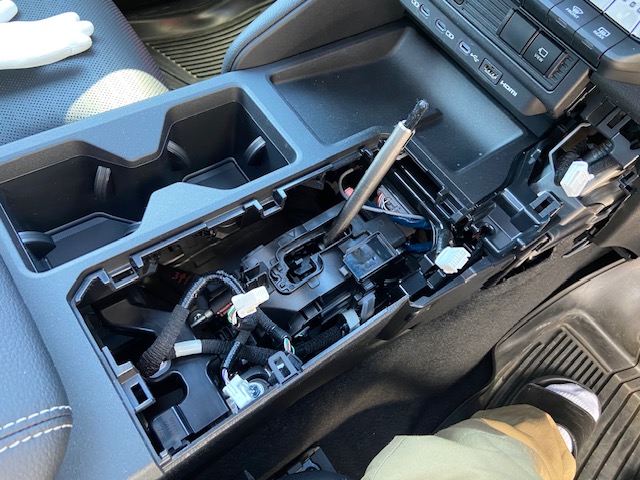

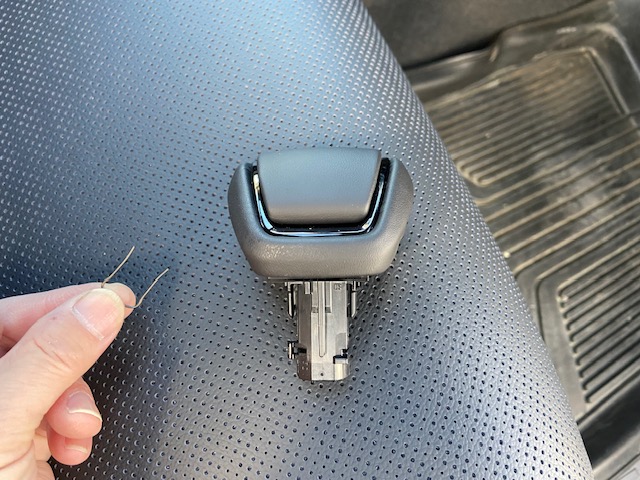

クリップを外しシフトノブを外す。

内張り剥がしにマスキングテープを巻いてパネルに傷が付かないようにします。

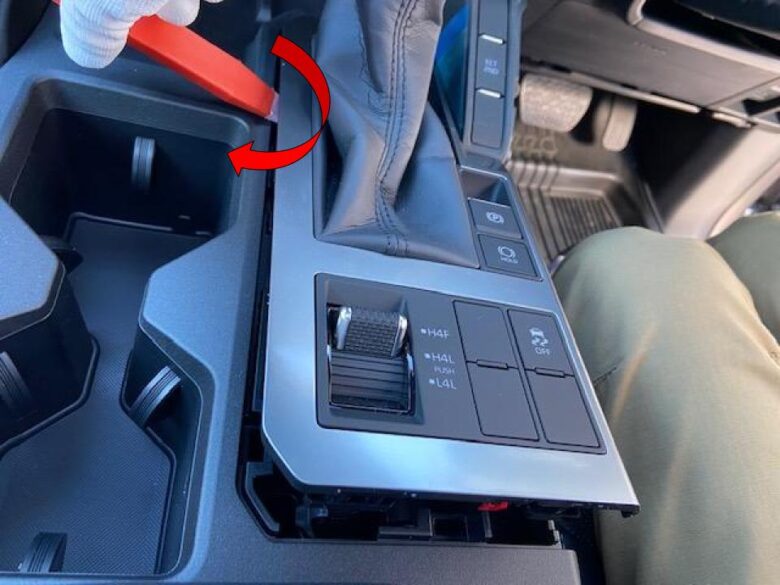

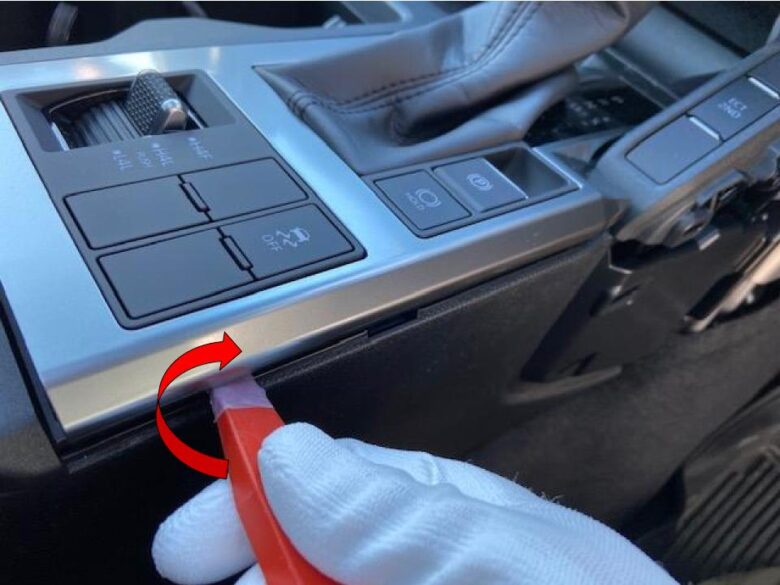

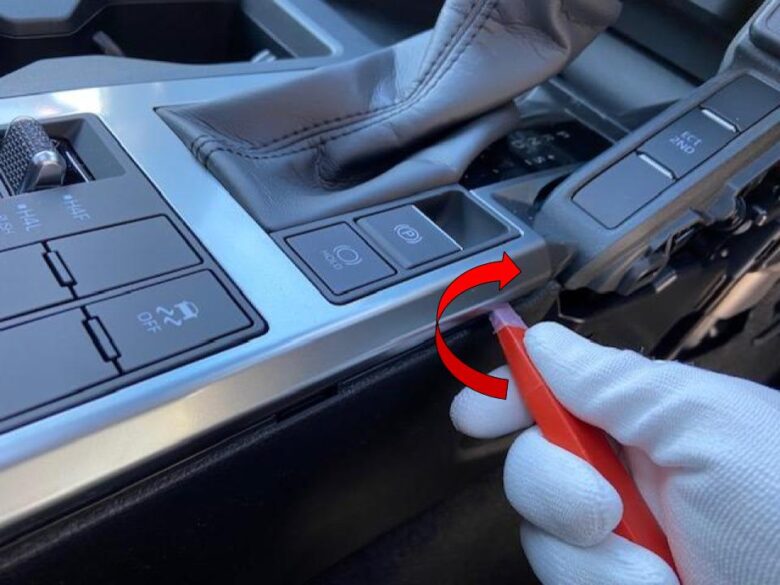

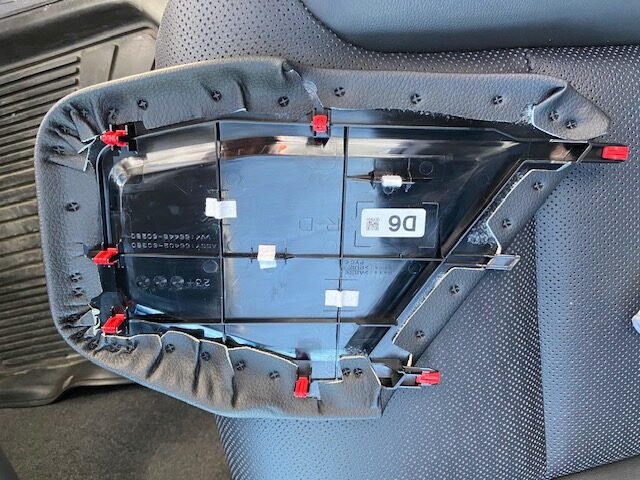

右手前側から内張り剥がしを入れ、ねじってクリップかんごう外します。

次に右前側、左手前側、左前側とねじって外します。

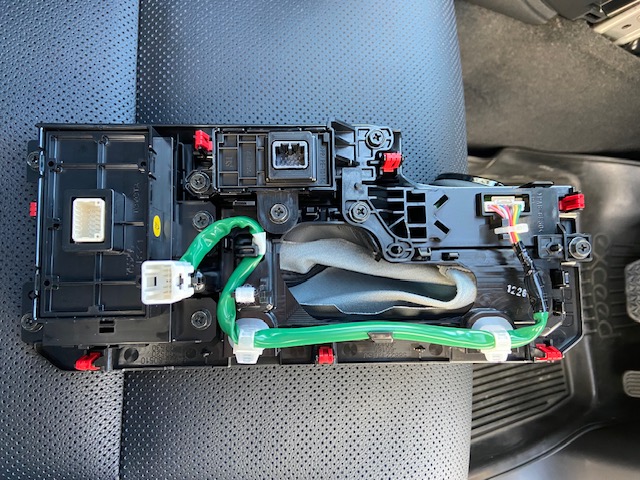

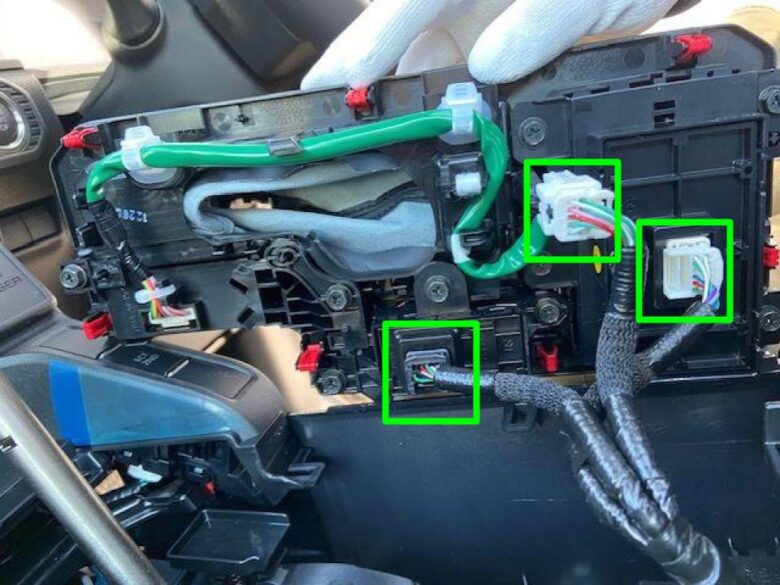

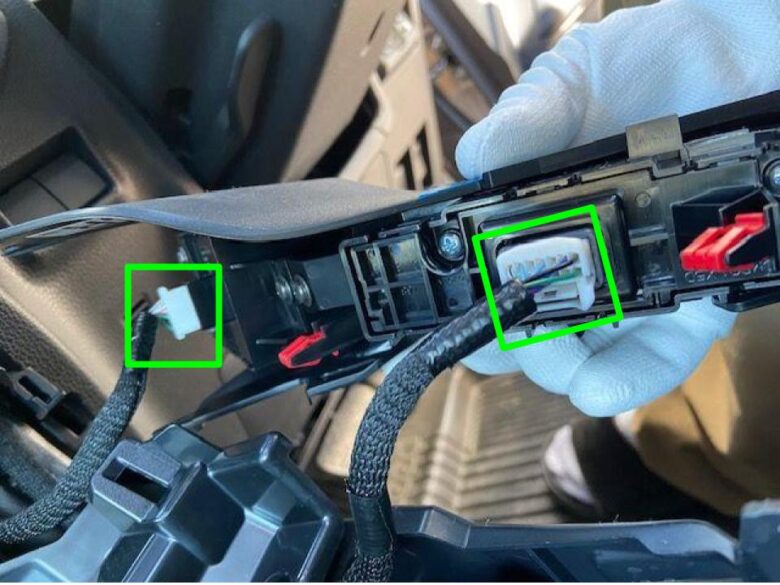

カプラー緑□３箇所を外します。コネクターのツメを押して外します。

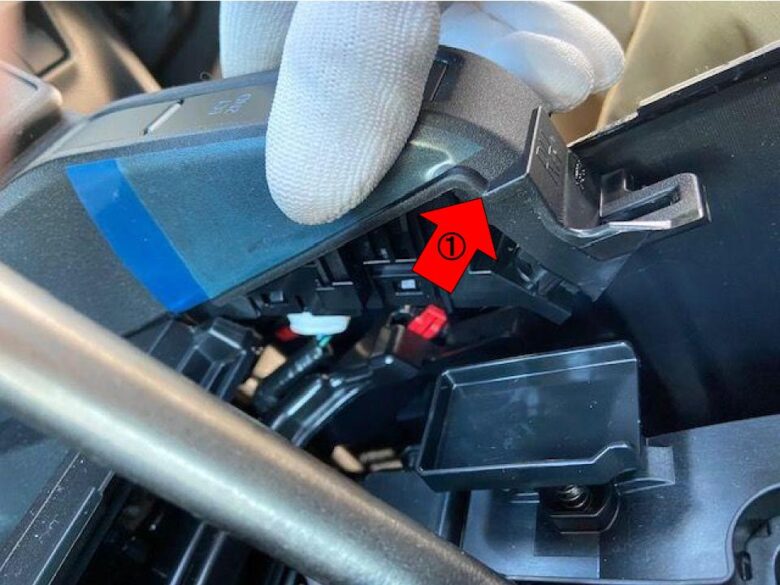

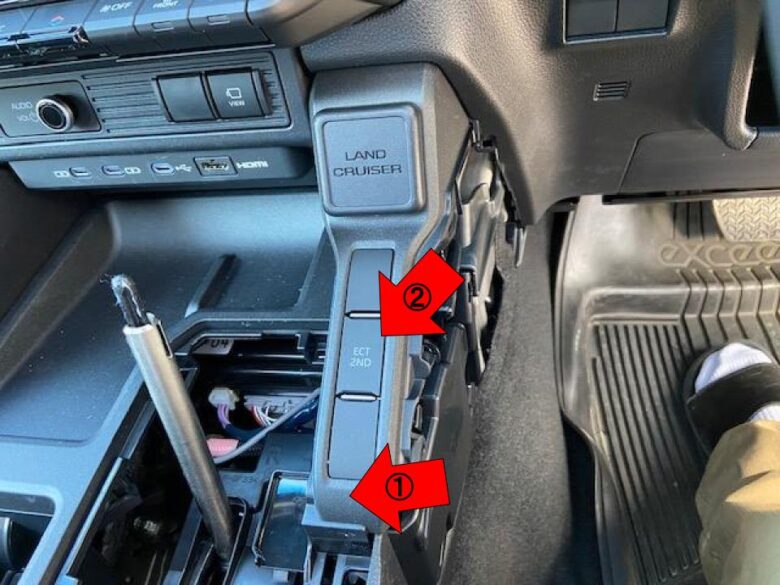

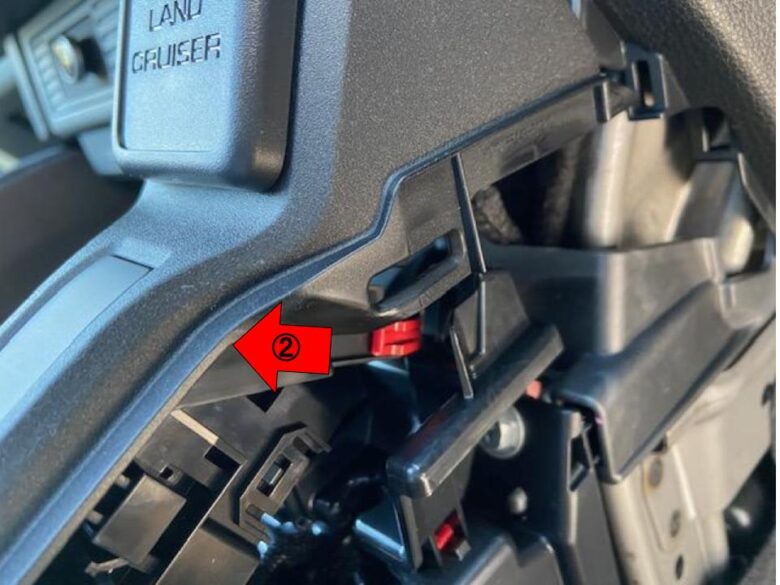

コントロールパネルの手前①から先にクリップかんごうを外してから奥側②のクリップかんごうを外します。

カプラー緑□２箇所を外します。コネクターのツメを押して外します。

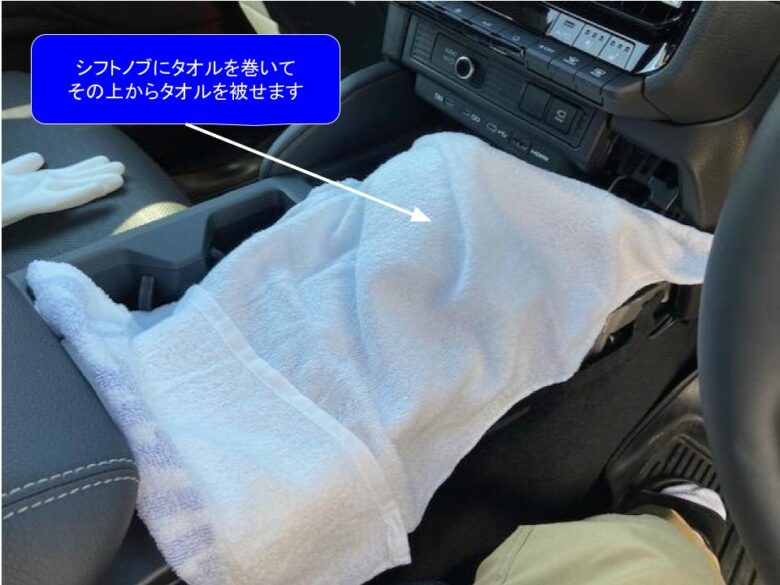

シフトノブ、シフトパネル、コントロールパネルを外し、シフトノブにタオルを巻いてタオルを被せます。

部品の落下防止、ナビ、エアコンインパネガーニッシュを外した時のキズ防止です。

エアコンインパネガーニッシュの赤◯ネジを外すのが目的なので、インパネサイドパネルを完全に外れなくても大丈夫です。

TAKA

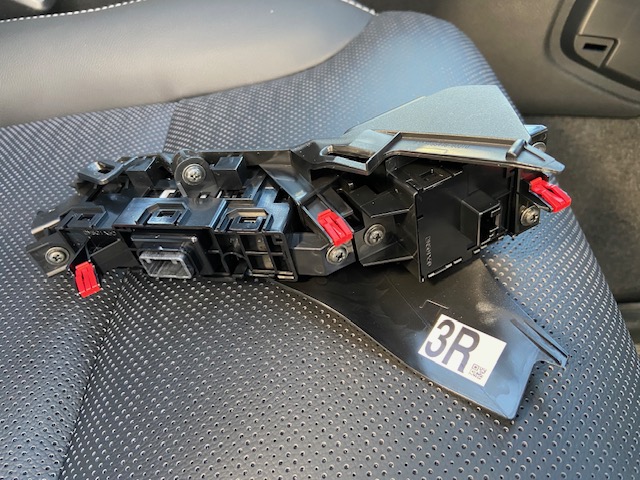

ここはクリップのかんごうが固く外しにくいです。

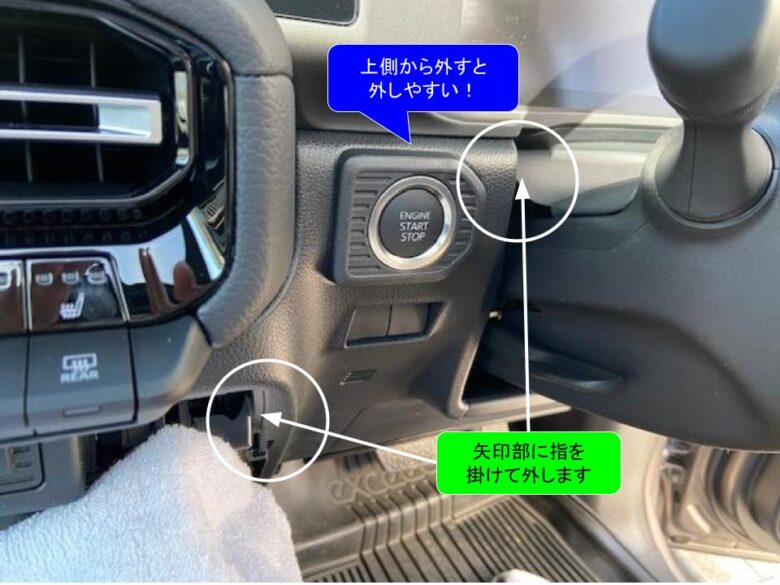

白◯部に指を掛けて上側から外すと外しやすいです。

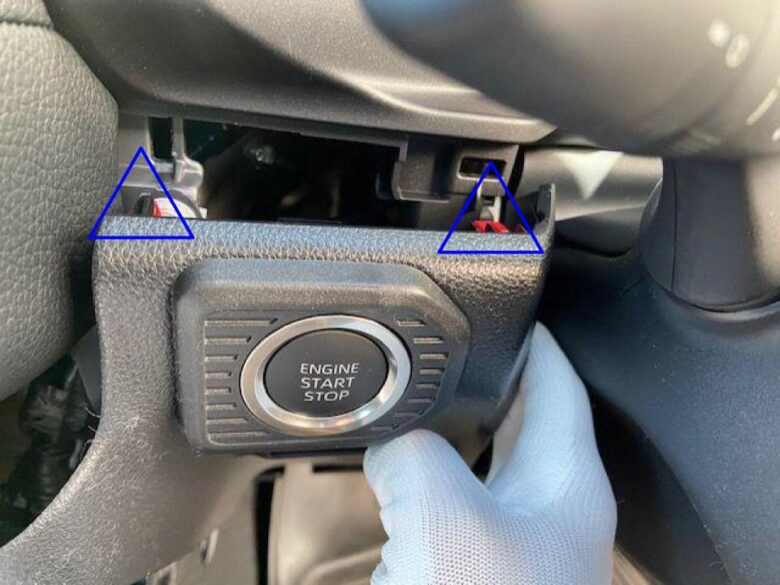

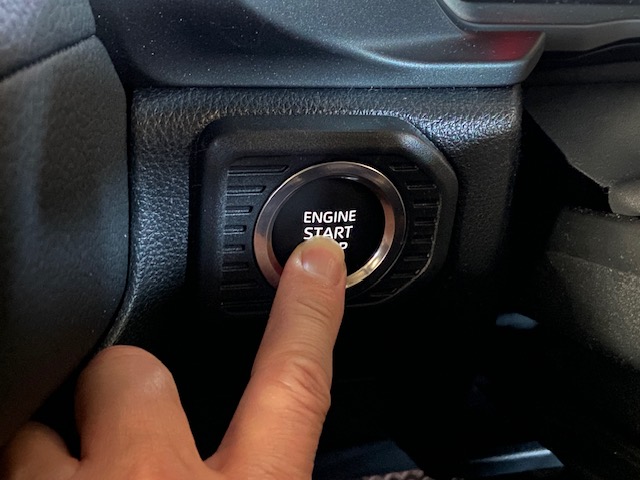

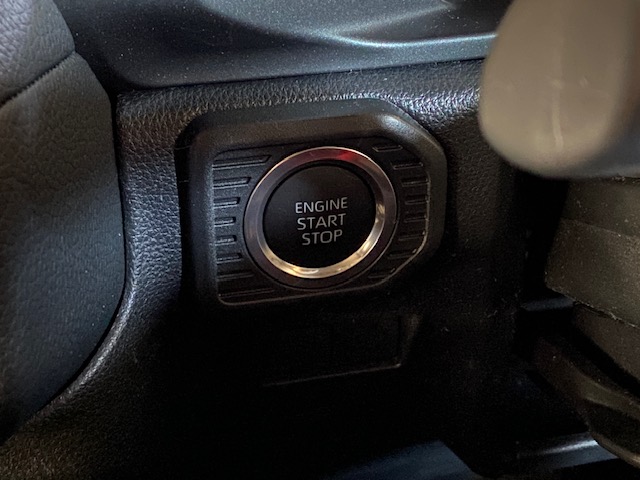

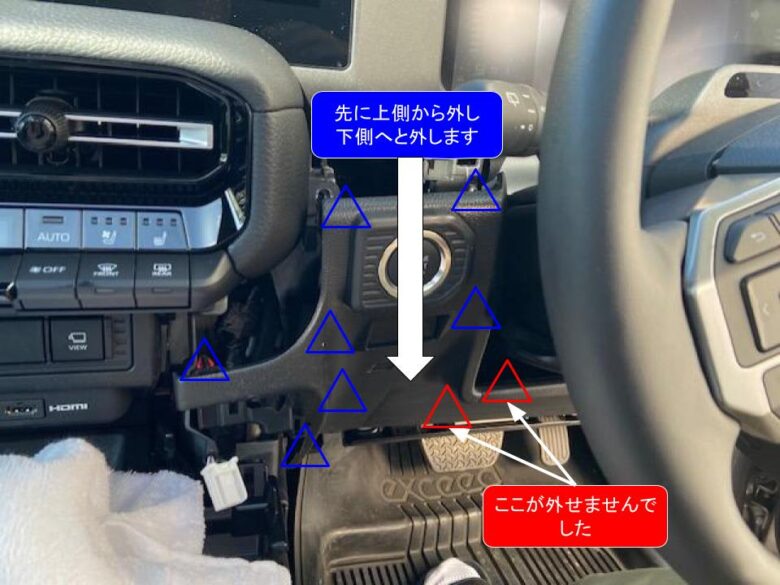

エンジンスタートボタンの上側の青△クリップかんごうを先に外します。

そして下側へと外します。

TAKA

私の場合、赤△のクリップかんごうは外せませんでした。

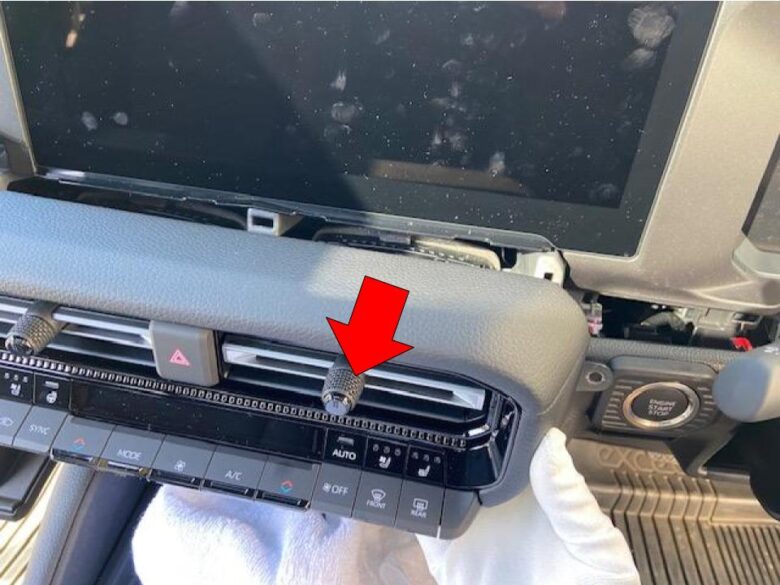

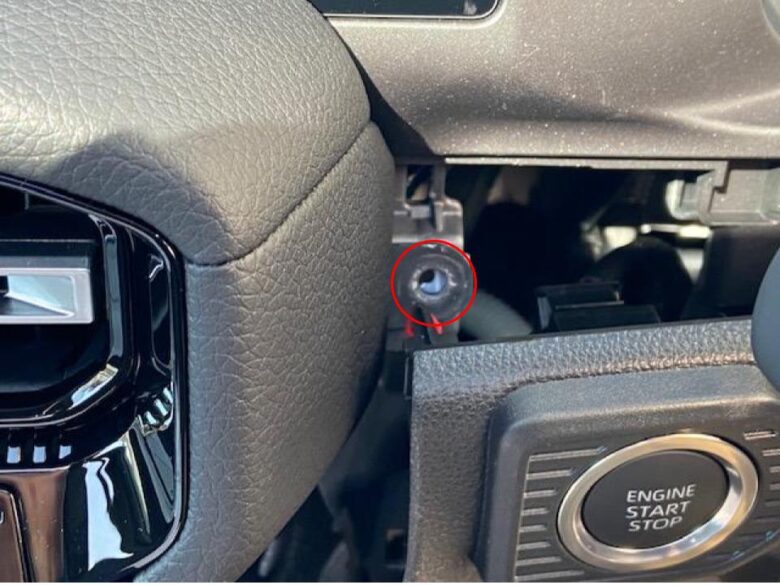

赤◯＋ネジを外します。

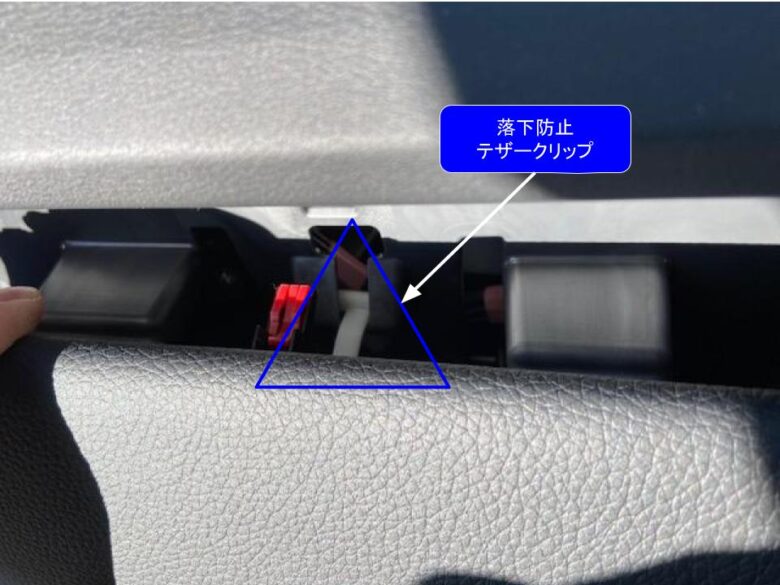

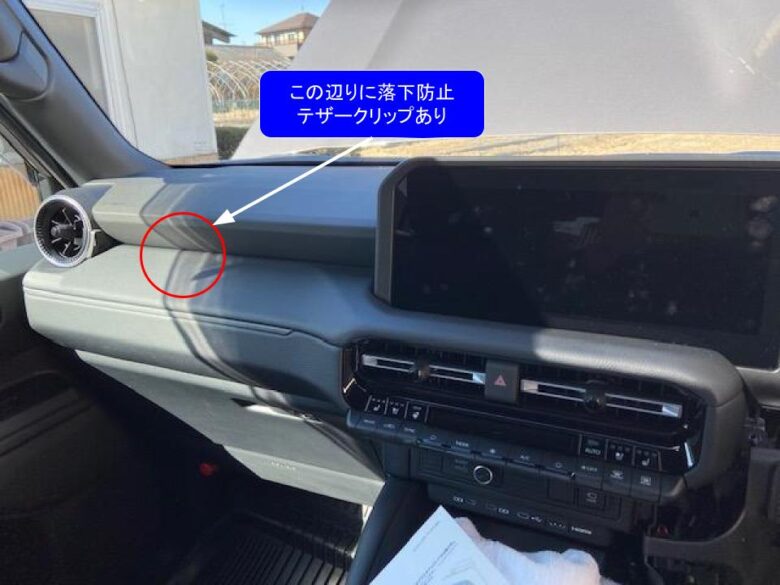

落下防止テザークリップがあるので、エアコンインパネガーニッシュのクリップかんごうのみ外します。

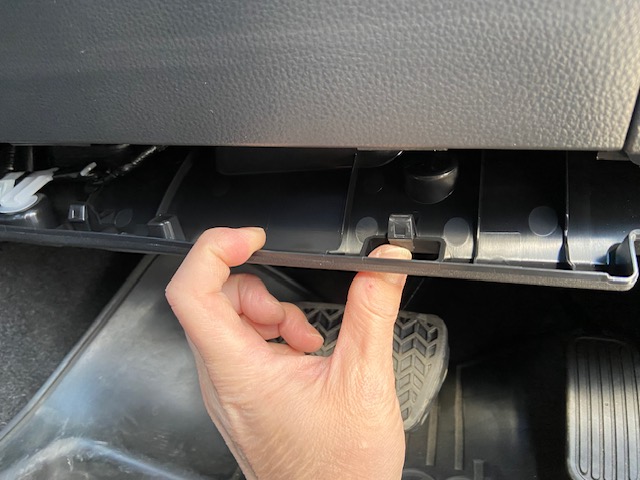

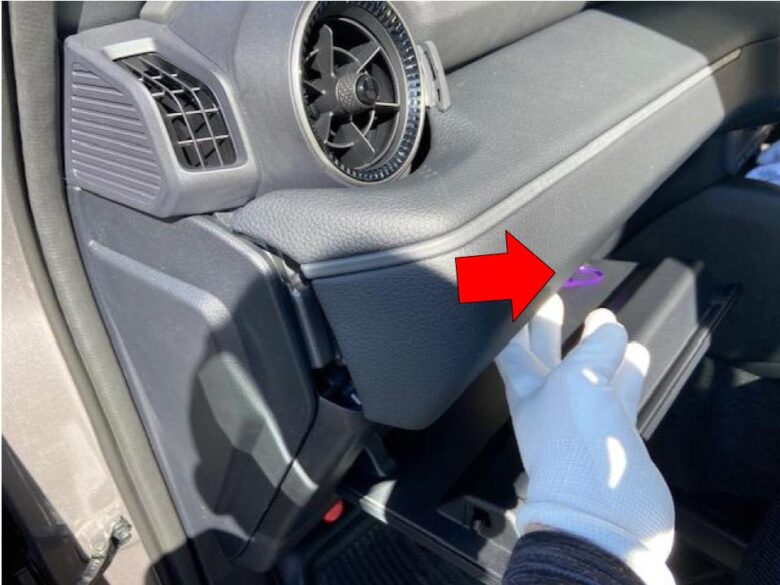

グローブボックスを開けて、エアコンインパネガーニッシュの下側に手を掛けて手前に引いてクリップかんごうを外します。

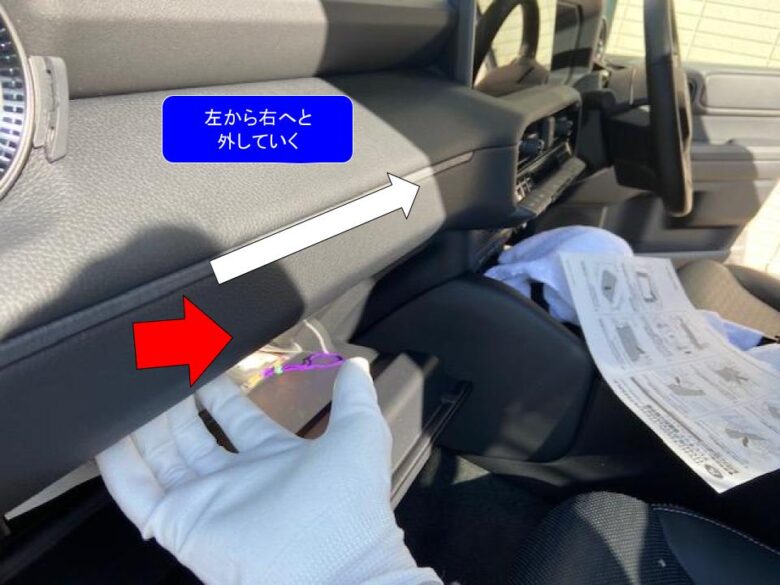

左から右側へと外していきます。

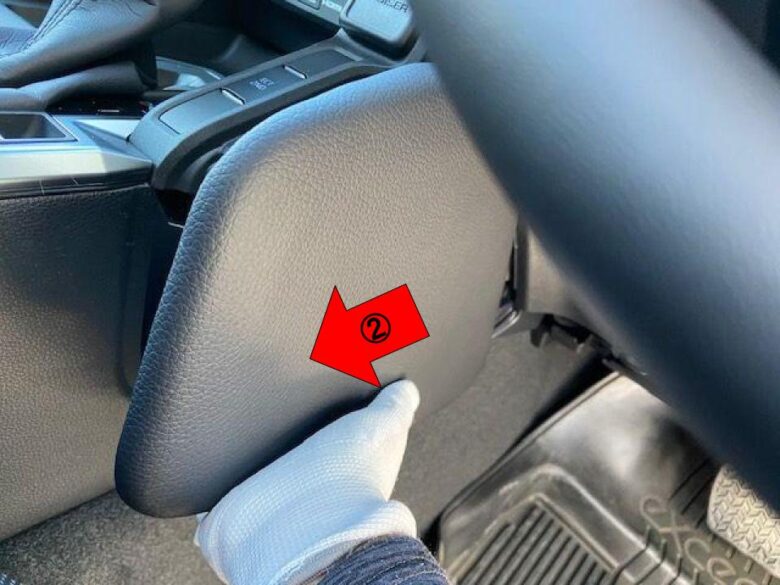

次にエアコンパネルの下側の指を掛け手前に引いてクリップかんごうを外す

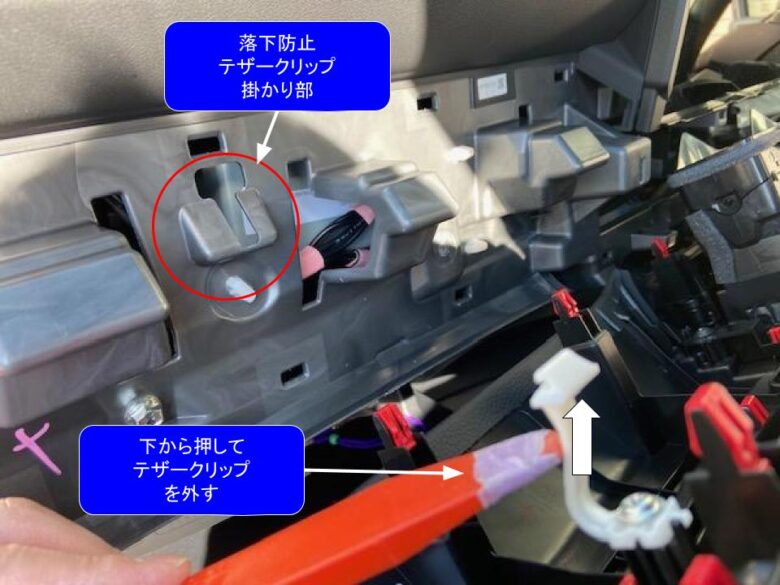

内張り剥がしなどで下側から押して、テザークリップを掛かり部から外します。

TAKA

写真が取れなかったのでエアコンインパネガーニッシュが外れた状態で説明します。

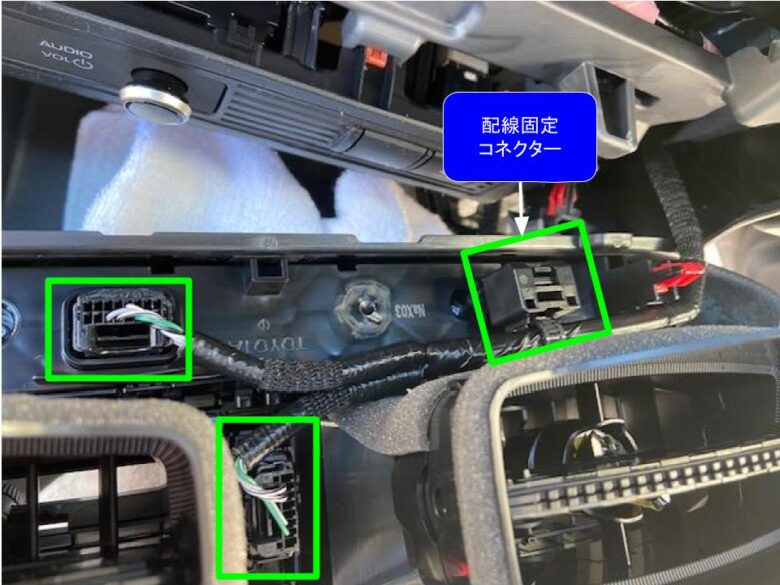

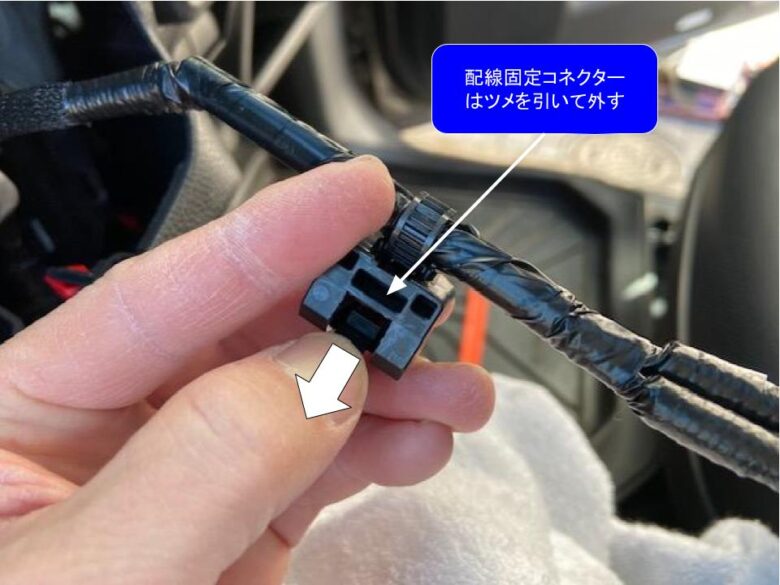

カプラー緑□３箇所を外します。コネクターのツメを押して外します。配線固定コネクターは、ツメを引いて外します。

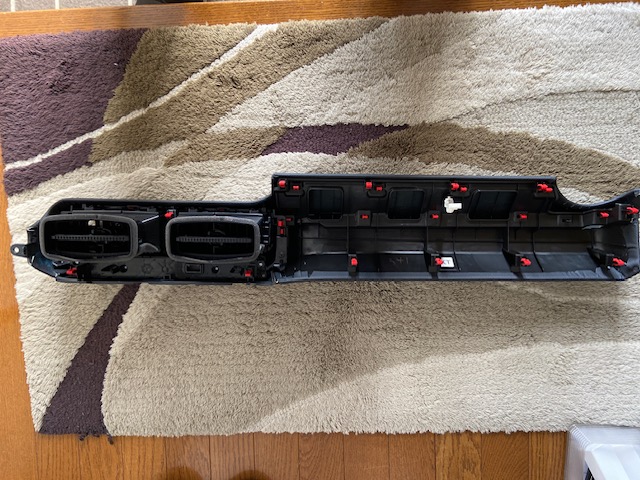

内張り剥がし差し込み青△６箇所クリップかんごうを外し、インパネクラスタアッパーパネルを外します。

パネルに配線されている場合は配線コネクターを外します。

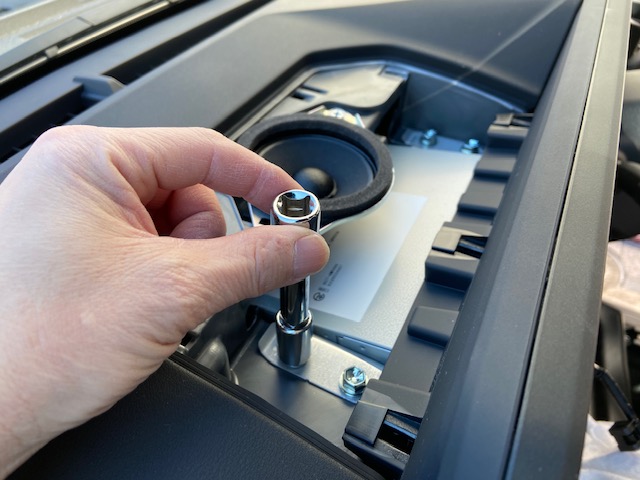

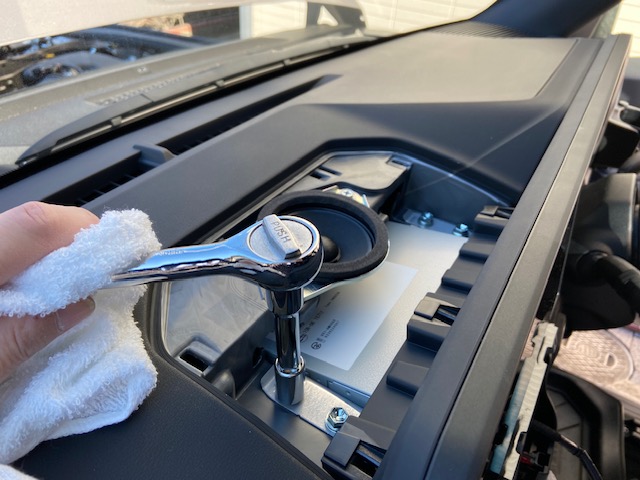

10㍉ソケットレンチで緩めて、後はソケットで外すと作業がやりやすいです。

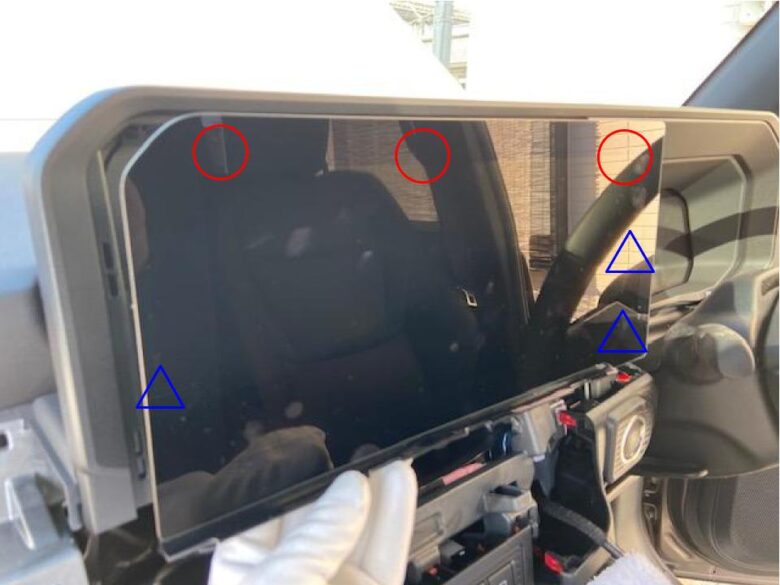

ナビの下側両端に両手を入れて手前に引き、青△3箇所がクリップ、赤◯3箇所ツメを外します。

ナビが外れたら手前に引き、液晶ディスプレイにキズが付かないように注意して裏返します。

ナビ上側を手前にして説明します。

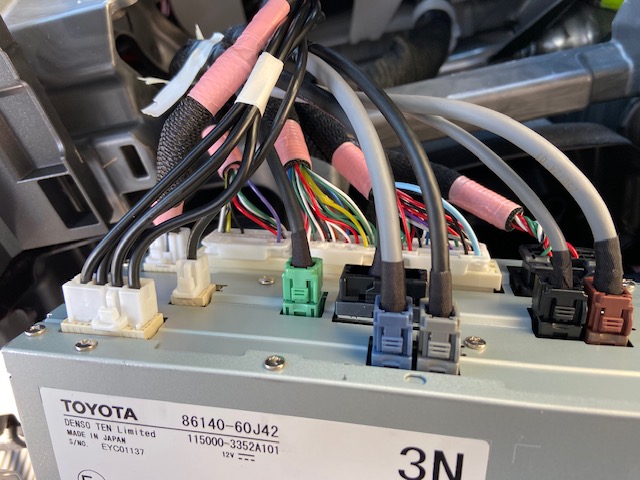

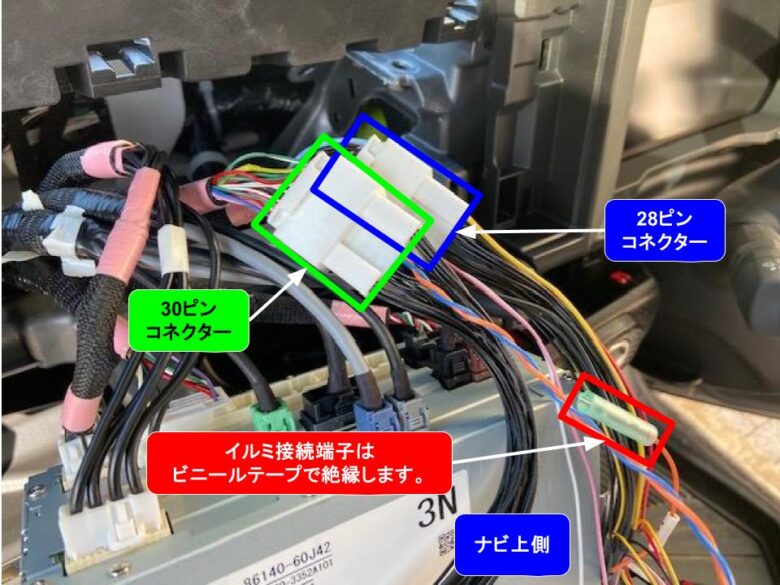

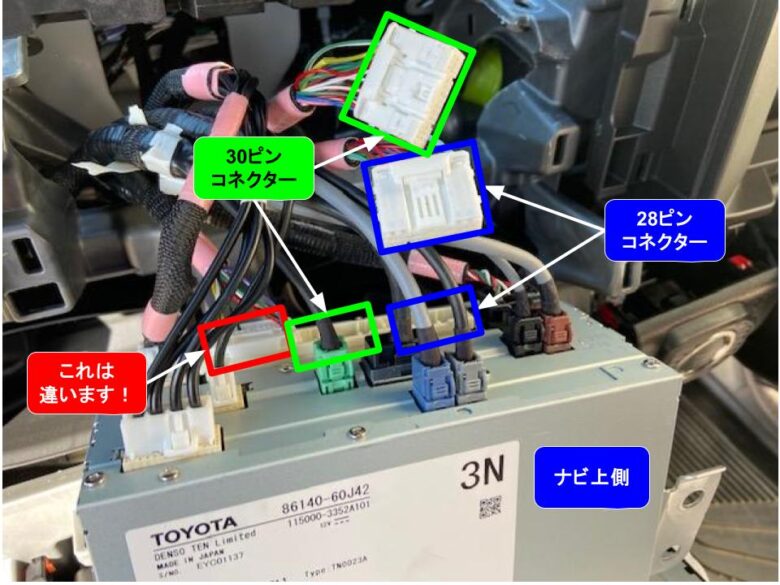

3箇所コネクターがあり青□右側28ピンと緑□中央30ピンのコネクターを外します。赤□左側28ピンは使いません。

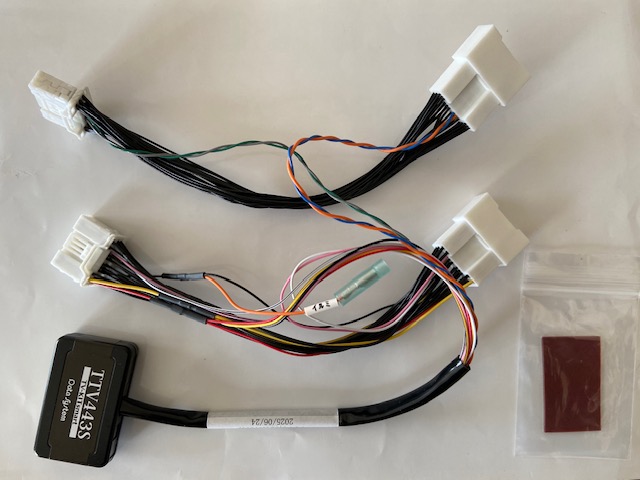

外した配線にTVキャンセラーを接続します。イルミ接続端子はビニールテープで絶縁してください。

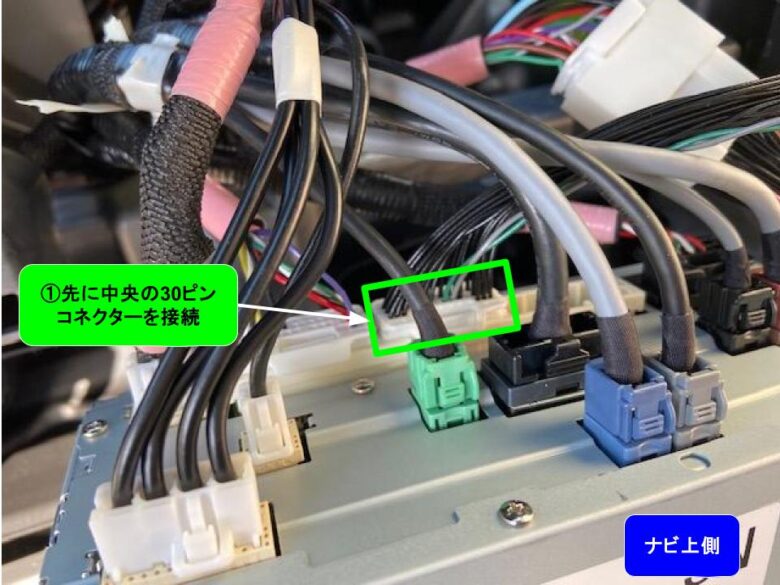

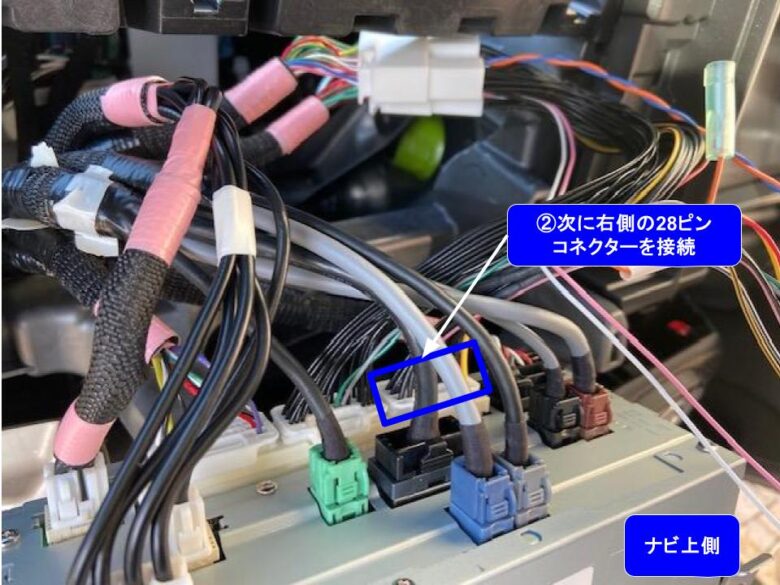

障害物がなく接続しやすいので、先に緑□中央の30ピンを接続してから青□右側の28ピンを接続します。

赤□左側の28ピンに接続しても、TVキャンセラーの28ピンコネクターがナビ側の28ピンコネクターに接続できません。

TAKA

配線を間違っても気付きますよ！

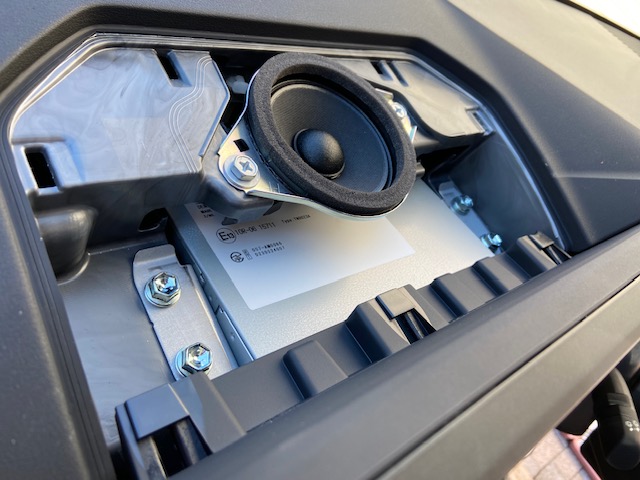

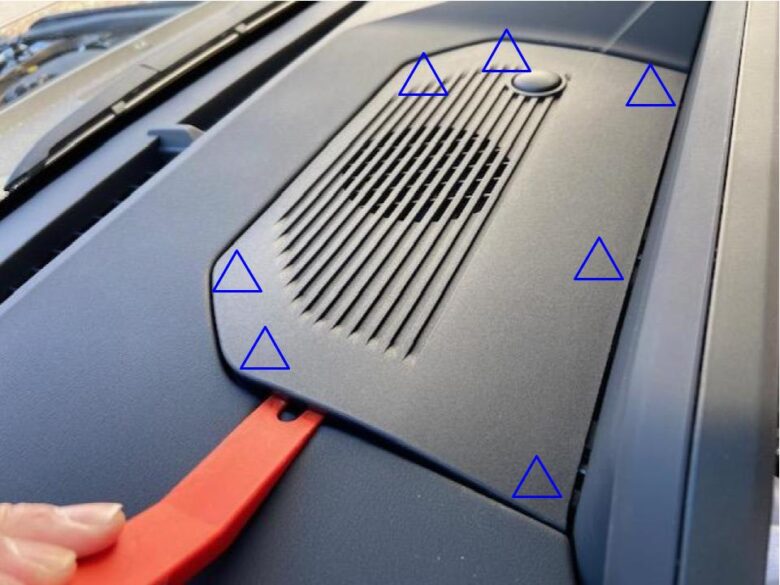

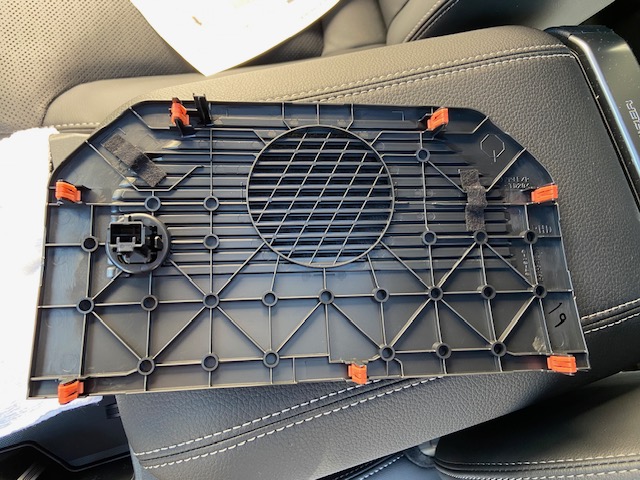

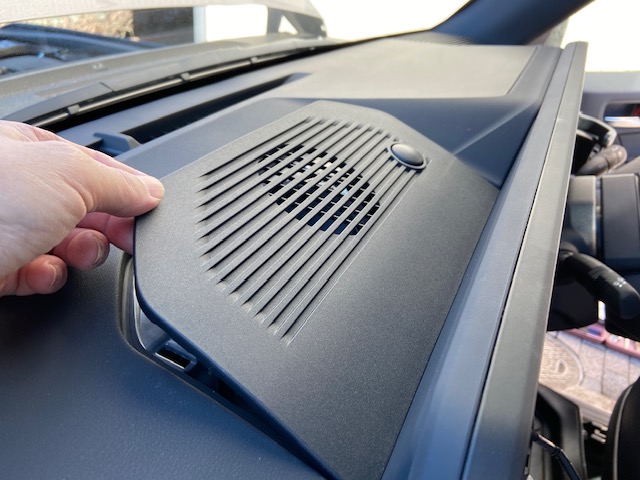

センタースピカーを外すと作業がやりやすくなります。

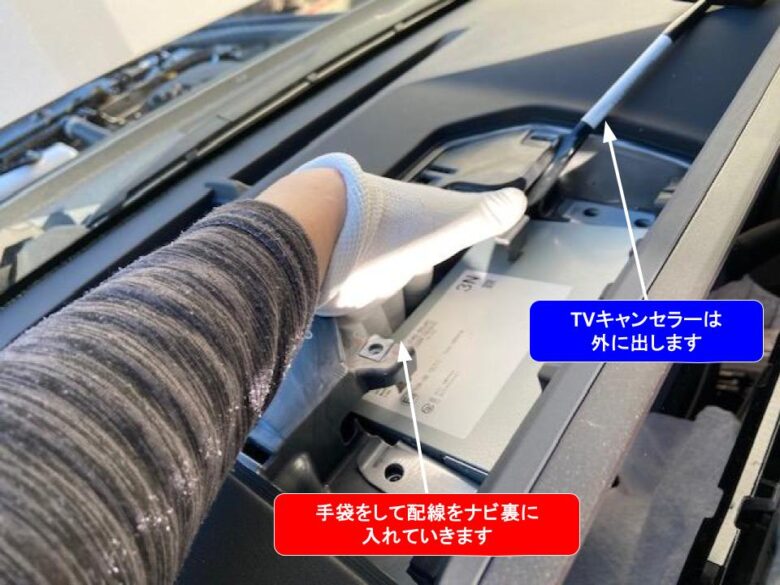

TVキャンセラーを外に出し、ナビ裏のスペースに配線を入れてながらナビを戻していきます。

無理なくナビが戻せるように配線を戻します。

TAKA

ここが大事です！
液晶が破損しないように、無理なくナビが入るまで配線を戻しましょう！

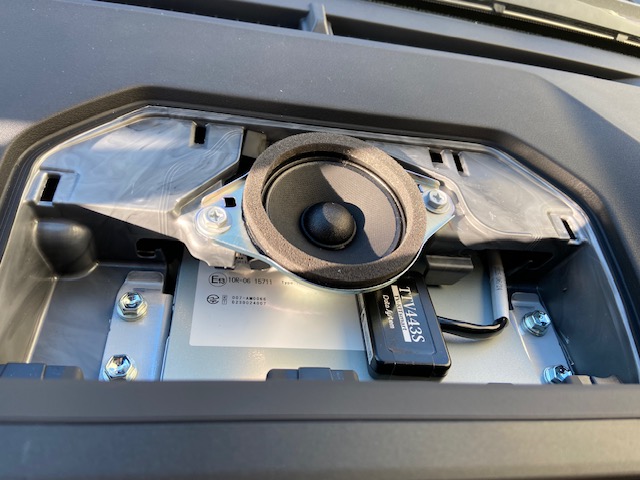

TVキャンセラーを両面テープで貼り付けます。これで配線作業は完了です。

イグニッションをOFFにします。

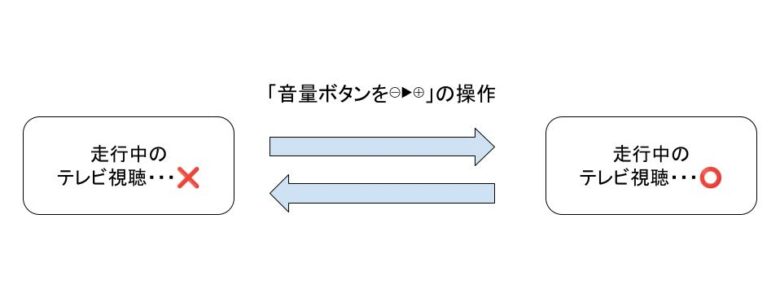

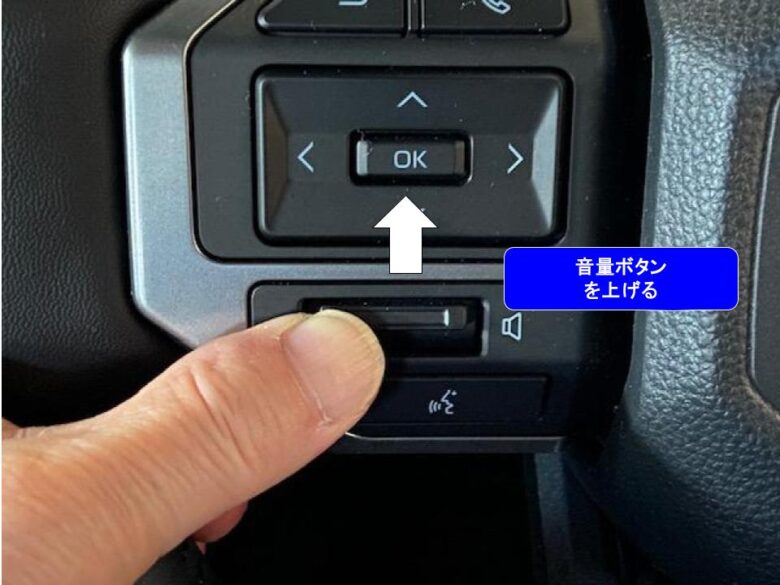

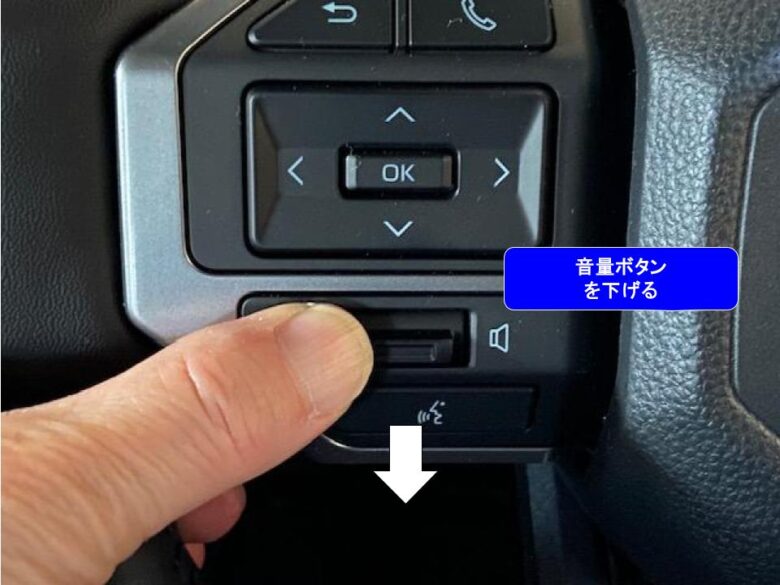

ステアリングスイッチの「音量ボタン⊖」を押しながら、イグニッションスイッチをONにすると、モードが切り替わります。

設定するたびに「ONスタートモード」と「OFFスタートモード」が交互に切り替わります。
