【簡単取り付け】シーリングファンライトの取り付け方法の解説

【簡単取付】シーリングファンライトの取り付け方法

サーキュレーターが壊れたのでシーリングファンライトを購入しました。こんにちわ、TAKAです。

シーリングファンライトの購入で悩んだことありませんか?

皆さんが悩んでいる理由は

「どこでも取り付けが出来るの?」

「簡単に取り付けられるの?」

ではないですか?

シーリングファンライトは事前に4つのポイントを確認して問題なければ簡単に取り付けられます。

この記事ではシーリングファンライトの取り付け方法を解説します。

シーリングファンライトの取り付け方法の不安解消にして頂けたら幸いです。

この記事でわかること
  • 取り付け前の4つの確認ポイントがわかります。
  • シーリングファンライトの取り付け方法がわかります。

下記の記事は「【簡単交換】浄化槽ブロワの交換方法」を解説してます。↓↓↓

シーリングファン・ライト専門店「ファズー」なら1500商品以上の豊富な品揃え、欲しいシーリングファン・ライトが必ず見つかる!!ご購入前のご相談からアフターサポートまで充実。

目次

4つの確認ポイント

購入前に4つの確認ポイントがあります。

確認して問題がなければ取り付けが可能です。

それでは解説します。

部屋の大きさ

確認ポイン1
  • 取り付ける際には壁面から0.85m以上離すことができ、天井が高さ2.4m以上あるこを確認
  • 基準未満だと空気の循環で、器具が振動を引き起こすおそれがある
  • 家具等物に羽根が当たらないか確認

家具等物に羽根が当たらないか十分確認して下さい。

室内の取り付け基準
引用:取り付け基準(説明書より)

天井の形状

確認ポイン2
  • 変形した天井
  • 容易にたわむ天井、補強が足りない天井
  • 傾斜のある天井

正しく取り付けができないので、破損、怪我のおそれがあります。

天井の形状
引用:天井の形状(説明書より)

配線器具の確認

確認ポイン3
  • 取り付け可能な配線器具である
  • 配線器具が破損、ぐらついている
  • 配線だけのタイプ

下記より取り付け可能な配線具であるか確認して下さい

記事は角型引掛シーリングコネクターでの取り付け方法を解説します。

天井のコネクター確認
引用:コネクターの確認(説明書より)

配線器具が壊れていての使用は、感電、火災のおそれがありますので電気工事店に修理依頼をして下さい。

配線器具形状
引用:配線器具(説明書より)

調光器が取り付けられたスイッチ

確認ポイン4
  • 調光器が接続された電気回路

LEDライトは調光器が使用できないので、電気工事店に交換依頼をして下さい。

調光器の代表例
引用:調光器の代表例(説明書より)

電気工事のDIYは無資格で行っては駄目

電気工事は、自分で出来る事、電気工事士でなければ行えない事があります。

やってはいけない理由と対処方法を解説します。

電気工事士法

電気工事士でなければ電気配線工事をしてはいけないと法律で規定されている。

上記のように「電気工事士法」があり無資格での電気工事には「3万円以下の罰金、または3カ月以下の懲役」が科されてしまいます

照明器具の交換の場合は、引掛けシーリングやローゼット(照明器具のコンセント)という接続器具を使うので自分で交換することができます。

詳しくは、電気配線工事は自分でできるものなの?DIYは絶対にしてはいけない3つの理由!を確認して下さい。

照明器具の交換の場合

⭕引掛けシーリングやローゼットという接続器具を使って設置する器具は自分で交換可能。

❌配線を直接つないでいる照明器具の交換には電気工事士の資格が必要。

色やデザインなど種類が豊富、海外から直輸入することでコストカットを実現
お得な価格で高品質な家具を提供( 送料無料)

JAVALO ELF LED シーリングファンライト購入

エアコンを効率良く使うため今までサーキュレーターを使用していましたが、サーキュレーターが壊れたので以前から気になっていたシーリングファンを購入しました。

JAVALO ELF LED シーリングファンライト (JE-CF004M 昼白)のWHホワイトを購入しました。

3年保証で補修パーツも購入できますので長期間安心して使用できます。

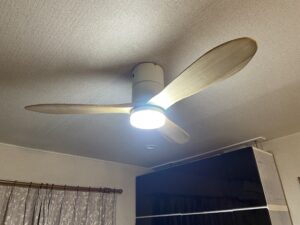

シーリングファンライト
この木目が良いです

専門店で購入取り付けを依頼する

お気に入りが見つからない時は、シーリングファン専門店の「ファズー」をおすすめします。

豊富な品揃え、販売実績、工事実績による知識や技術があるシーリングファン専門店です。

ファズーがおすすめな5つの理由
  • 1500商品以上の豊富な品揃え
  • 31,500台以上の販売実績と4,000件以上の工事経験
  • ご購入前のご相談からアフターサポートまで充実
  • 無料3年保証(通常の1年保証に2年保証を弊社負担で追加)
  • 90日間返品保証

1500商品以上の豊富な品揃えなので、きっと素敵なシーリングファンが見つかります。

シーリングファン・ライト専門店「ファズー」なら1500商品以上の豊富な品揃え、欲しいシーリングファン・ライトが必ず見つかる!!ご購入前のご相談からアフターサポートまで充実。

付属品

付属品は本体、羽根3枚、LEDライト、リモコン、各種ネジです。

このメーカーの良いところは、各ネジに予備品を入れてあるので、無くした時に助かります。

シーリングファンライトの付属品
シーリングファンライトの付属品

取り付け方法

天井のコネクター確認
引用:コネクターの確認(説明書より)

記事は角型引掛シーリングコネクターでの取り付け方法を解説します。

取り付けで必要な工具

使用工具は

  • 天井に取付金具の取り付けには、サイズは2番の+ドライバービットのインパクトドライバー
  • 羽根、LEDライトの取付けには、サイズは1番、2番の+ドライバー
  • 下地探し
  • 脚立

があれば取り付けが出来ます。

取り付け工具
取り付け工具

天井に取付け金具を取り付ける

はじめに既存の照明器具を取り外して下さい。

取付金具を付ける前の写真を取るのを忘れてしましました

実際はコネクターの近くの下地を確認して下さい。

説明画像は取付け金具の取り付け後なのご了承下さい。

①取付金具のネジ穴の上側の下地を探します。

上側の下地探し

②取付金具のネジ穴の右側の下地を探します。

右側の下地探し

③取付金具のネジ穴の下側の下地探します。

下側の下地探し

④取付金具のネジ穴の左側の下地探します。

左側の下地探し

ポイントは、叩いて音で下地を判断するのではなく、下地探しでキチンとネジの効く補強部を探して下さい。

インパクトドライバーでネジを締め付けます。

インパクトドライバー
23年間使用しているインパクトドライバー

天井に取付金具を取付けました。

赤の線上でネジ留めをしたかったが、ネジが効かなかったので対角線上にネジ留めをしました。

取付金具の本体取付けネジ4本のうち2本を緩めて、2本は外しておいて下さい。

天井に取付け金具を取付ける。

本体に羽根を取り付ける

①仮止めネジを外します。

仮止めネジを外す。

②羽根を固定するネジとワッシャーをセットします。

羽根を固定するネジとワッシャーをセットする。

③本体横から羽根を差し込みます。

本体横から羽根を差し込みます。

④切り抜かれた穴からドライバーでネジを仮止めします。

切り抜かれた穴からドライバーでネジを仮止めします。

⑤3枚羽根を仮止めします。

3枚羽根を仮止めします。

⑥ネジを6本締めて固定します。

ネジを6本締めて固定します。

きつくネジを締め付けると羽根が破損しますので、注意して下さい。

色やデザインなど種類が豊富、海外から直輸入することでコストカットを実現
お得な価格で高品質な家具を提供( 送料無料)

LEDライトキットを本体に取り付ける

①LEDライトを取付けるネジを仮止めします。

LEDライトを取付けるネジを仮止めします。

②LED ライトのコネクターと本体コネクターを繋ぎます。

LED ライトのコネクターと本体コネクターを繋ぎます。

③LEDライトの底面の空間にコードが破損、断線しないようにを収納します。

LEDライトの底面の空間にコードを収納します。

④LEDライトをセットして3本ネジを均等に締めます。

LEDライトをセットして3本ネジを均等に締めます。

最後にぐらつきが無いか確認します。

⑤シェードの溝にネジを合わせてセットします。

シェードの溝にネジを合わせてセットします。

⑥シェードを時計回りに回して止まった位置でネジを3本均等に締めます。

ネジを3本均等に締ます。

ガラス製品なので破損するのでドライバーで締めない。

本体を天井に取り付ける

本体は直径122cm、重量6.4Kgあるので、天井の取付金具にセットする時は2人以上で行って下さい。

①取付金具に本体ワイヤーを取り付けます。

取付金具に本体ワイヤーを取付けます。

②電源プラグを取り付けます。

電源プラグを取り付けます。

③取付金具のネジに本体キー溝を合わせます。

取付金具のネジに本体キー溝を合わせる

④本体を差込、時計回りに回しセットします。

本体を時計回りに回しセットする

⑤最初に外したネジ2本をセットします。

最初に外したネジ2本をセットする

⑥本体を下から持ち上げて4本ネジを締めます。

本体を下から持ち上げて4本ネジを締める

最後に4本しっかりと固定されているか確認して下さい。

バランサーの取付け方法

付属のバランサーキットです。

付属のバランサーキット

バランスの確認方法とバランサーの貼り方です。

バランサーの貼り方

回転にブレが発生する場合にバランサーを取り付ける。

どの羽根にバランスを取付けると1番ブレが軽減するかクリップを差込確認する。

バランサーを貼る位置は羽根の天井側の面に貼ります。

インテリアの質が向上するオールシーズン家電

取り付けが出来ないのは

「配線器具の破損」

「調光器が取り付けられた電源回路」の2点です。

逆にこの2点さえ問題なければ簡単に取り付ける事ができます。

このシーリングファンライトを取り付ける事で、インテリアの質が向上して節電にもなります。

サーキュレーターでは床に置いて使用するので躓く危険性もあります。

そして、オールシーズン使用出来る電化製品です。

以上がJAVALO ELF LED シーリングファンライト (JE-CF004M 昼白)の取付け方法を解説です。

最後まで読んで頂きありがとうございます。
